DAQ(Data Acquisition) 시스템이란,

데이터 수집(Data Acquisition, DAQ)

DAQ(Data Acqusition)이란 센서와 컴퓨터를 이용하여 전기적(전압, 전류), 화학적(온도, 압력, 음성 등) 신호를 측정하는 과정을 말합니다. (DAS라고 부르는 업체도 있으며 Data Acquistion System의 줄임말입니다.) DAQ 시스템은 "센서(Sensor) >> 데이터 수집 장치(DAQ Device) >> PC" 순서로 연결되며 센서로부터 측정된 값을 디지털화하여 PC 메모리로 가지고 오게 되죠.

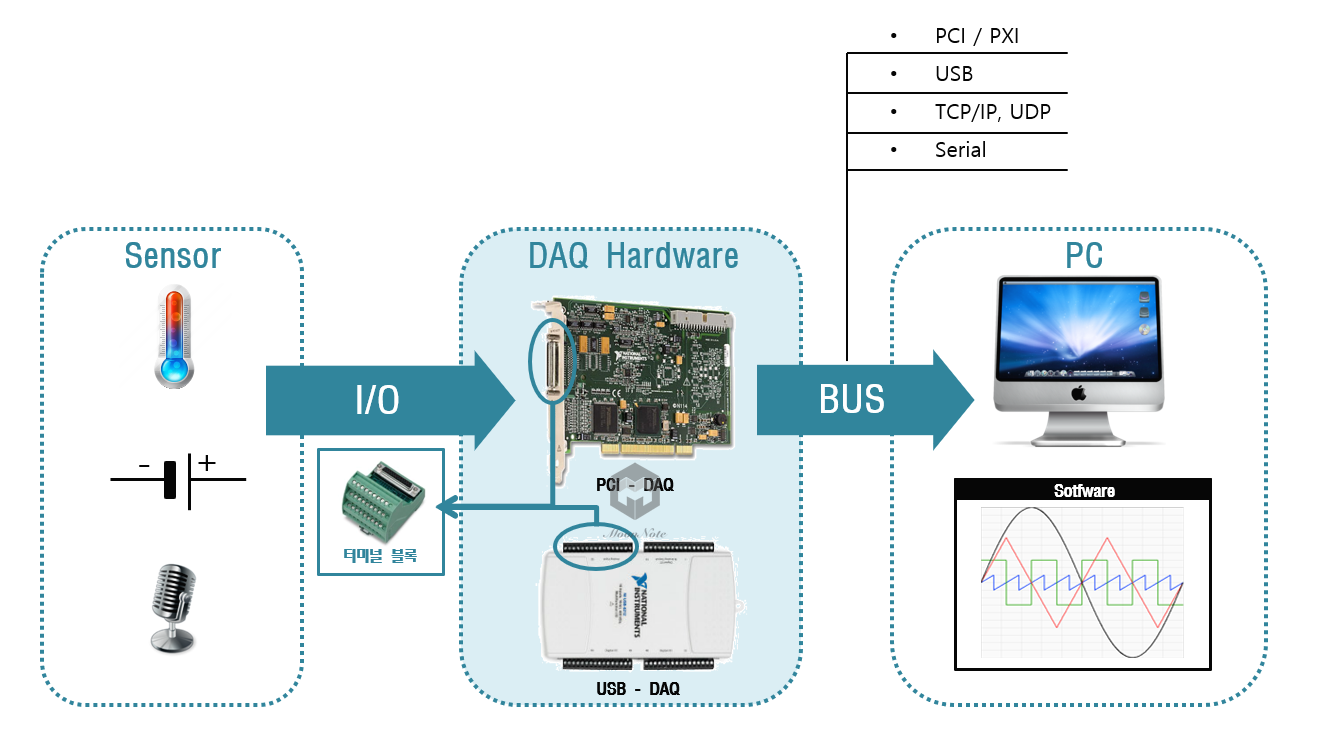

그림에서 보는 바와 같이 센서 데이터를 DAQ로 가지고 오는 입력(Input) 핀과 DAQ에서 출력으로 내보내 주는 출력(Output) 핀을 I/O 핀이라고 부르며, I/O 핀은 센서의 신호선과 연결해주는 단자로서 신호는 크게 Analog와 Digital 신호로 분류할 수 있는데요. 이렇게 수집된 신호는 DAQ 장비의 버퍼 메모리에 쌓이고 PC에서 요청이 있을 때마다 DAQ에서 PC로 데이터를 전달하게 됩니다. 또한 DAQ 시스템에서는 디바이스와 PC 사이에 데이터를 주고받는 통로를 우리는 버스 시스템(Bus System)이라고 부르는데 버스 시스템에는 PCI, PCIe, PXI, USB, Ethernet 등 여러 가지 종류가 있습니다.

자 그럼 여기서 첫 번째 질문!! 센서(Sensor)란 무엇인가?

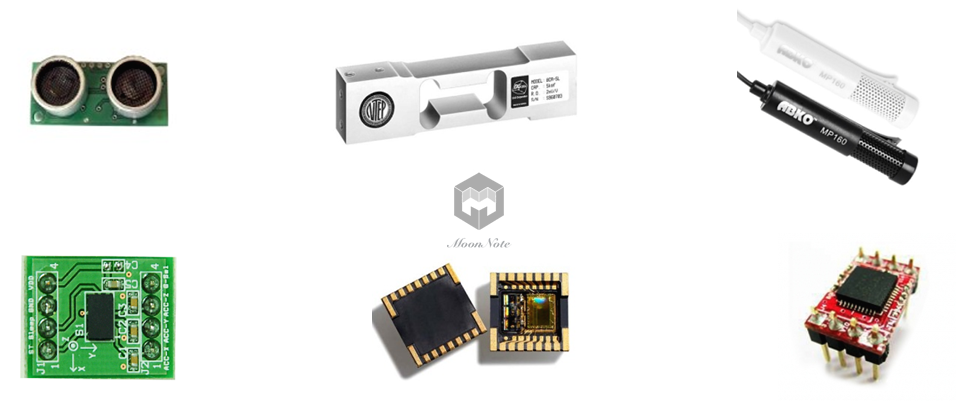

센서는 물리적인 현상을 전기적인 신호로 변환해주는 장치를 센서라고 말합니다.

물리적인 현상이란 위에서 언급한 전기적(전압, 전류), 화학적(온도, 압력, 음성 등) 신호 등을 말하며 센서와 DAQ는 떼려야 뗄 수 없는 관계에 있다고 보아도 무방할 정도로 같이 쓰이므로 센서의 역할에 대해서도 숙지하면 좋을 것 같네요.

이어서 두 번째 질문!! 그럼 DAQ(Data Acqusition)는 어떤 분야에서 쓰이나요?

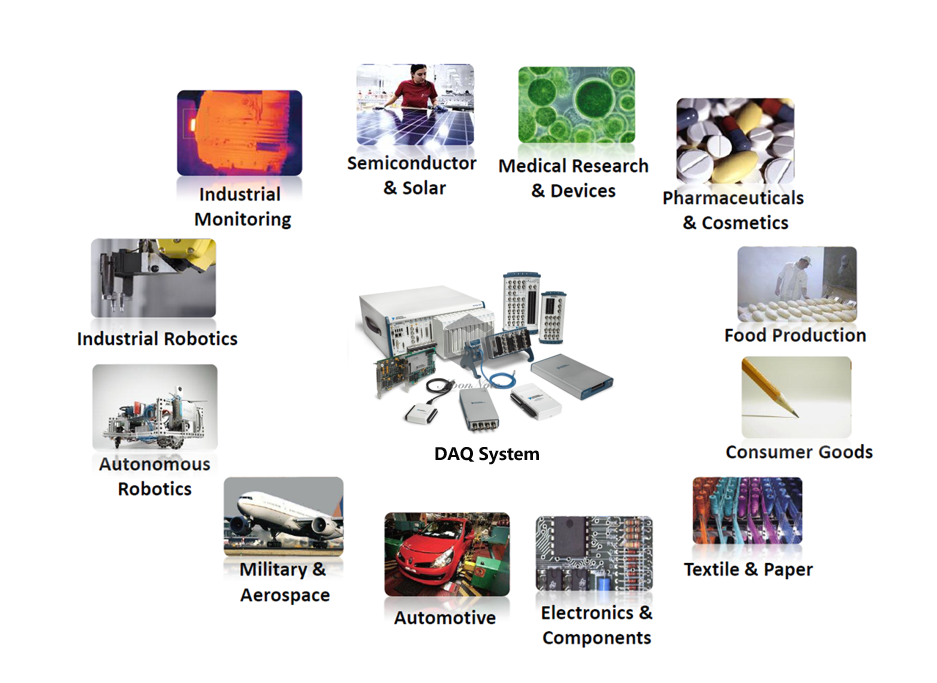

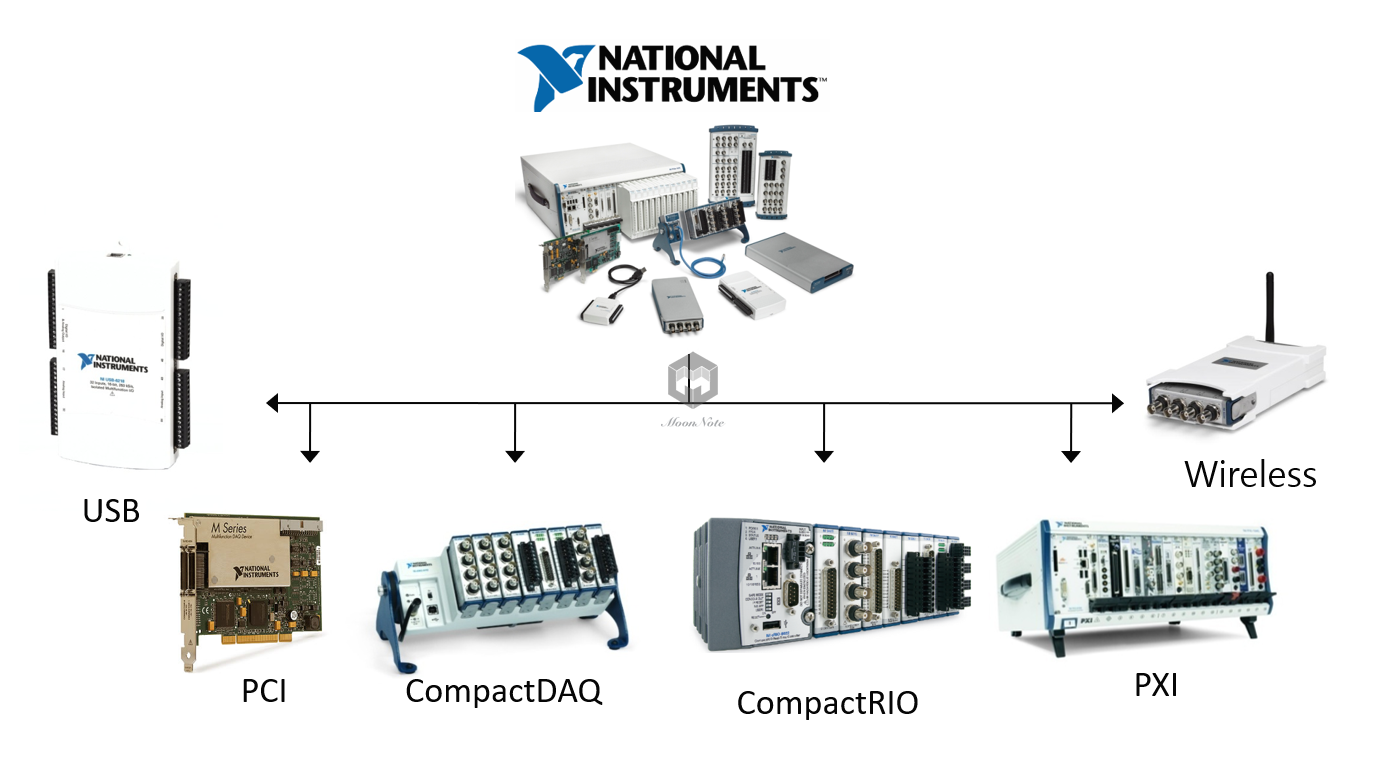

반도체, 의료, 제약, 국방⋅항공 우주, 자동차, 로봇, 식음료 등 제어 및 계측을 필요로 하는 모든 산업 분야에서 사용됩니다. 테스트, 계측 및 자동화 등 데이터 수집을 필요로 하는 모든 산업 분야에서 쓰이며 산업별로 다양한 솔루션과 그에 맞는 DAQ 하드웨어의 종류도 수천가지가 넘는다고 볼 수 있습니다. DAQ 시스템으로 대표적인 기업은 미국 오스틴에 본사를 두고 있는 National Instruments사가 있습니다. (그 외 HBM, Dewesoft, Advantech 등 DAQ를 취급하는 여러 회사가 있음)
