CompactDAQ란,

CompactDAQ(cDAQ)란,

"Compact" + "DAQ(Data Acquisition)"를 합친 말입니다. Compact는 ¹소형의, ²(공간이) 작은이라는 의미로 보통 단순하고 가벼운 제품을 표현할 때 「컴팩트」라고 표현합니다. DAQ(Data Acquisition)는 데이터 수집이라는 의미로 이전에 포스팅한 글이 있어 해당 글로 설명을 대체하겠습니다.

DAQ(Data Acquisition) 시스템이란,

데이터 수집(Data Acquisition, DAQ) DAQ(Data Acqusition)이란 센서와 컴퓨터를 이용하여 전기적(전압, 전류), 화학적(온도, 압력, 음성 등) 신호를 측정하는 과정을 말합니다. (DAS라고 부르는 업체도 있으며

moonnote.tistory.com

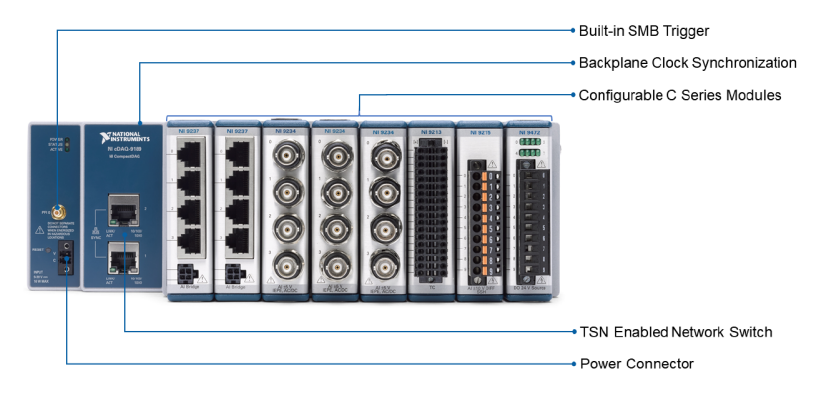

따라서 CompactDAQ란 휴대성이 용이하고(Portable), 다양한 제어∙계측 모듈과 함께 유연하게(Flexible) 데이터 수집이 가능하도록 만들어진 플랫폼이라고 생각하시면 되는데요. 흔히들 줄여서 cDAQ, 씨 디에큐, 컴팩 디에큐, 씨덱, 컴덱, 컴팩트 덱 등으로 부르기도 합니다.

CompactDAQ 시스템의 요소

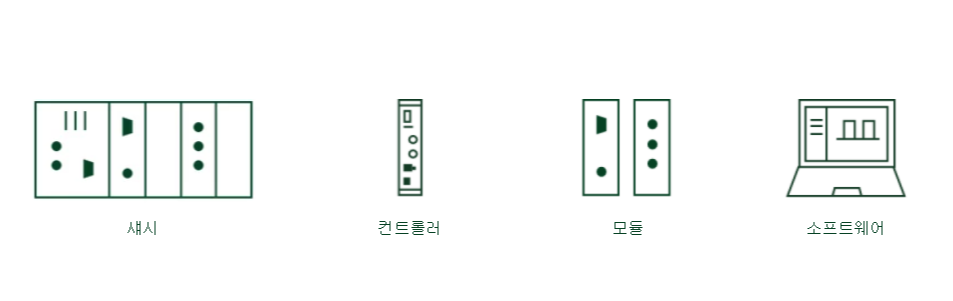

CompactDAQ 시스템은 섀시 또는 컨트롤러, 모듈, 소프트웨어와 결합하여 구성할 수 있습니다.

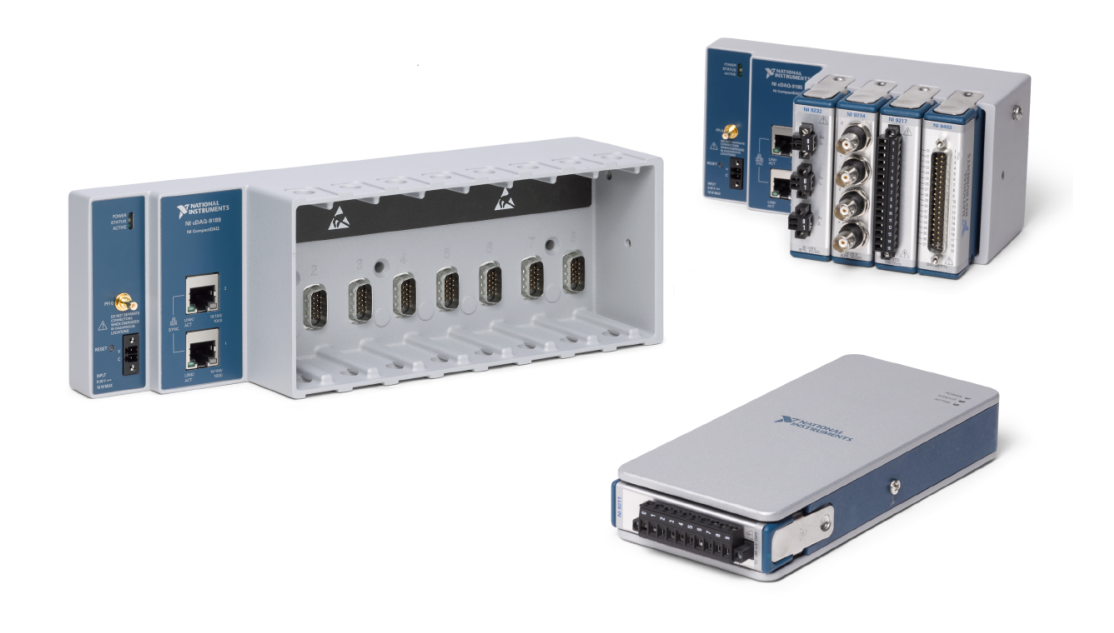

CompactDAQ 섀시(Chassis)와 컨트롤러(Controller)

기본적인 CompactDAQ 시스템은 PC와 USB(2.0) 또는 Ethernet 방식으로 연결하여 사용하는 섀시 형태입니다. cDAQ 섀시는 1슬롯, 4슬롯, 8슬롯 중 하나로 구성되어 있고 최근에는 USB 3.0 기반의 14슬롯 cDAQ도 출시되었습니다.

cDAQ 컨트롤러는 섀시와 슬롯 구성은 동일하며 차이점은 Windows OS 또는 Real-Time OS가 탑재되어있어 PC와 따로 연결없이 Standalone 타입으로 사용할 수 있다는 점입니다. Standalone 타입으로 컨트롤러 부분에 필요한 디스플레이 포트, RS232, RS422/485 포트, 이더넷 포트 및 SD카드 슬롯 등이 구성되어 있지만 요즘 PC들의 스펙이 워낙 좋기 때문에 cDAQ 컨트롤러의 스펙이 PC만큼 높지 않아 사용을 권장하는 편은 아니었던 것으로 기억하네요. 경험으로 비추어보면 Standalone으로 간단한 데이터 로깅이 필요한 경우에만 사용을 고려해볼 수 있을 것 같습니다.

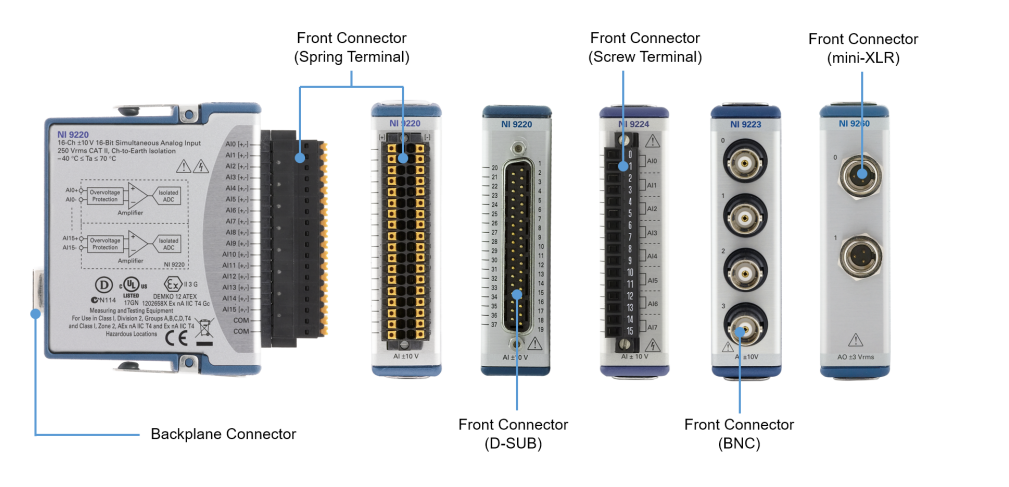

C 시리즈 모듈(C Series Module)

Compact 시리즈의 입력 또는 출력 모듈을 모두 통틀어 C 시리즈 모듈(C Series Module)이라고 부르는데요. C 시리즈 모듈은 Compact 섀시(Compact Chassis)에 장착하여 사용합니다. 기본적으로 C 시리즈 모듈에는 전압, 전류, 온도, 소음∙진동, 힘∙하중 측정 모듈 등이 있으며 일부 통신(CAN, LIN, Serial 등) 모듈도 있습니다.
