OHT 휠 검사 시스템 데이터 분석용 프로그램







시스템 개요

▪ OHT(OVERHEAD HOIST TRANSPORT)의 휠 데이터를 분석하여 바퀴 마모의 Trend 및 경고, 위험 레벨을 찾아내기 위한 프로그램

▪ 24시간 서버에 저장되는 데이터를 사람이 일일이 분석할 수 없어 트랜드를 보기 쉽게 하기 위해 자체 분석용 S/W 개발





프로그램

▪ Embedded Controller에서 처리한 이미지와 휠 사이즈 정보를 서버 PC로 받아서 데이터 저장(Excel 파일 포맷)

▪ 작업자가 Manual로 측정한 각 휠별 Master 사이즈 정보 Reference로 사용

▪ Query 기능을 통해 원하는 OHT에 대한 바퀴 트랜드 및 위험 레벨 식별

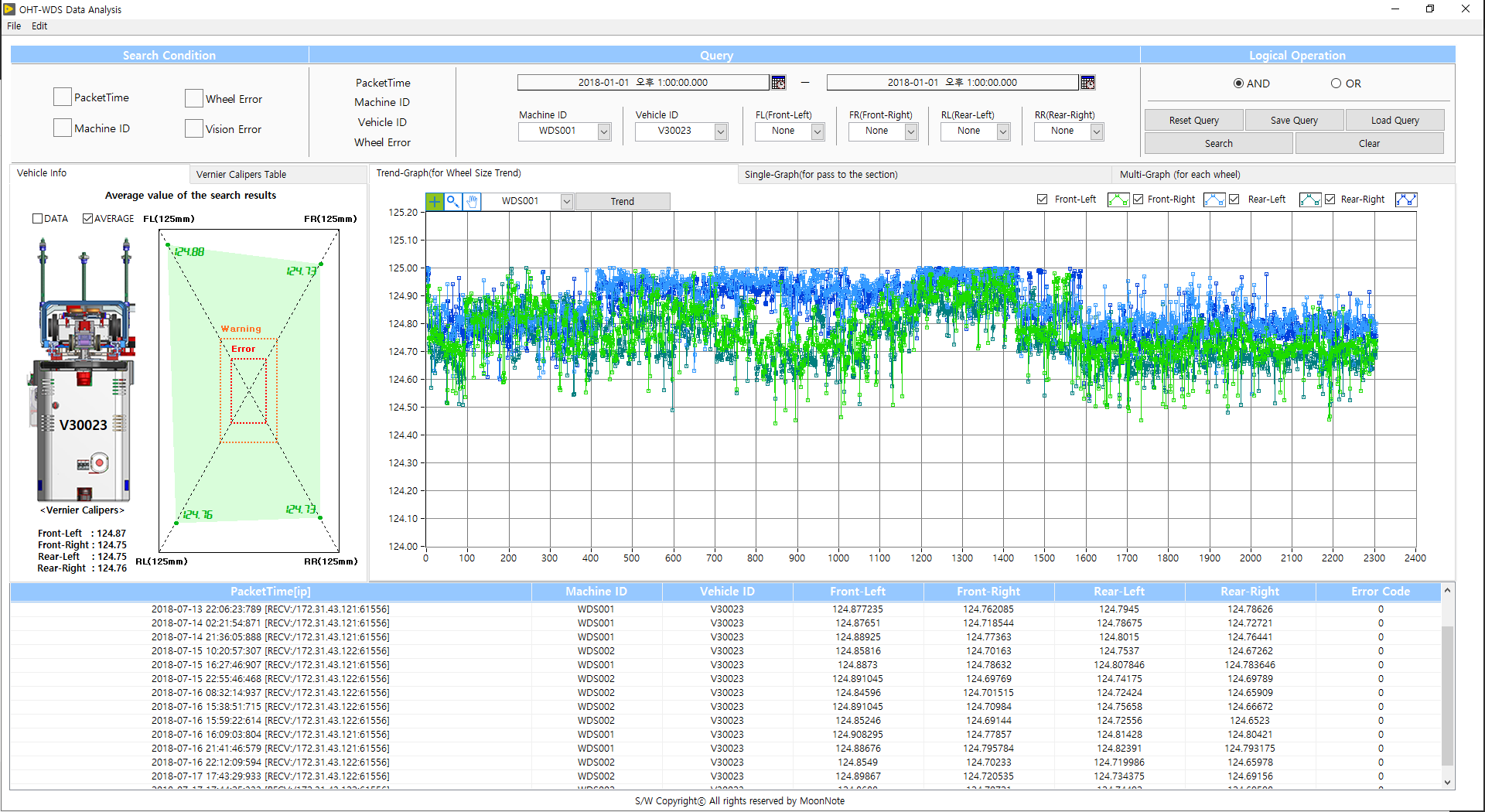

OHT 휠 사이즈 분석용 프로그램 Main 화면

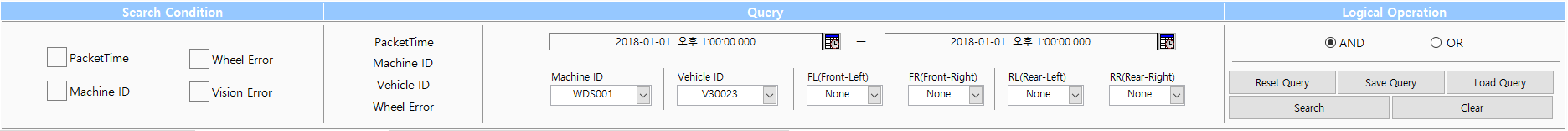

Query 입력 패널

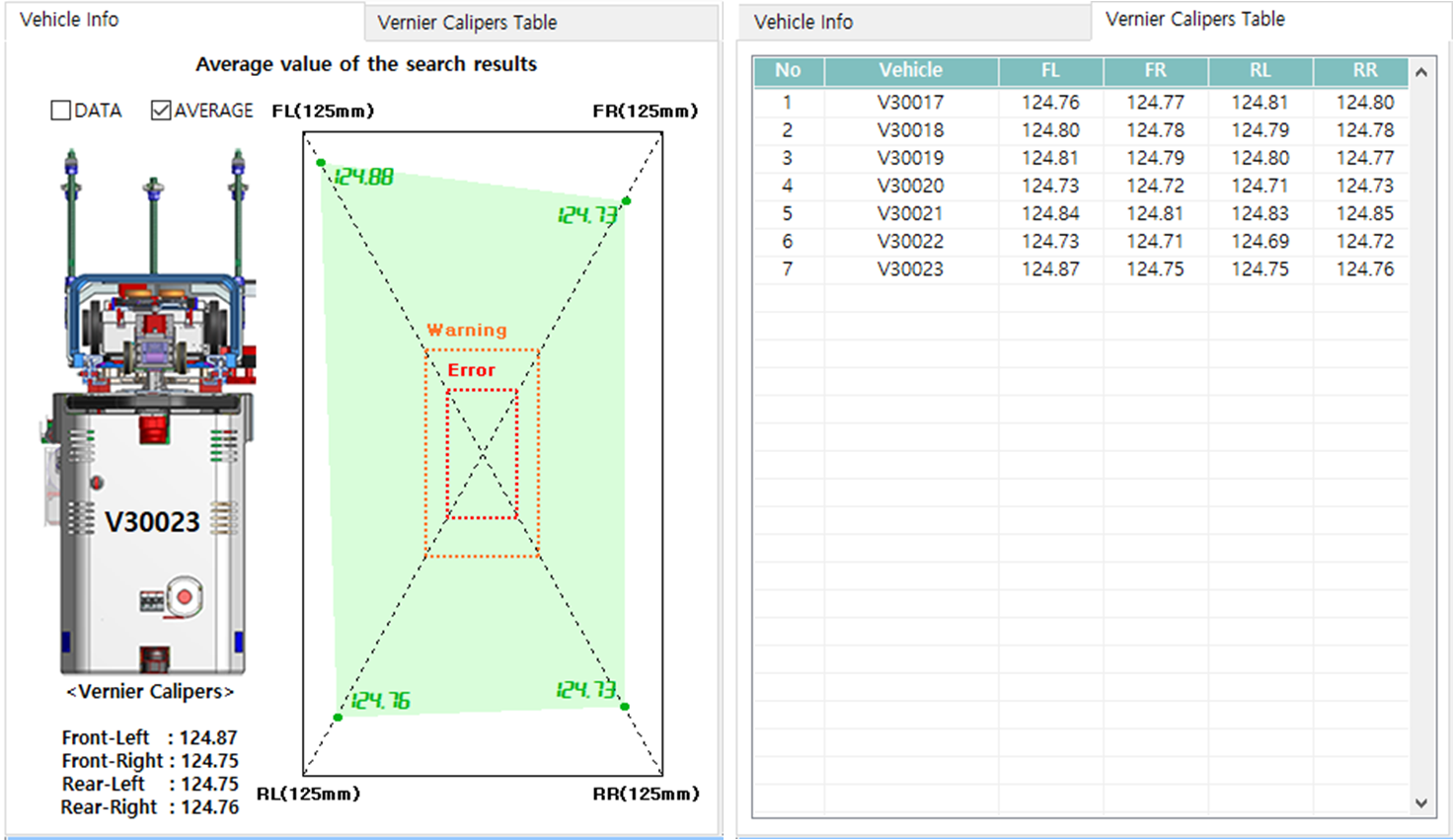

탭별 이미지 : 검색한 OHT 호기의 휠 사이즈 정보 및 Manual 측정 레퍼런스 테이블

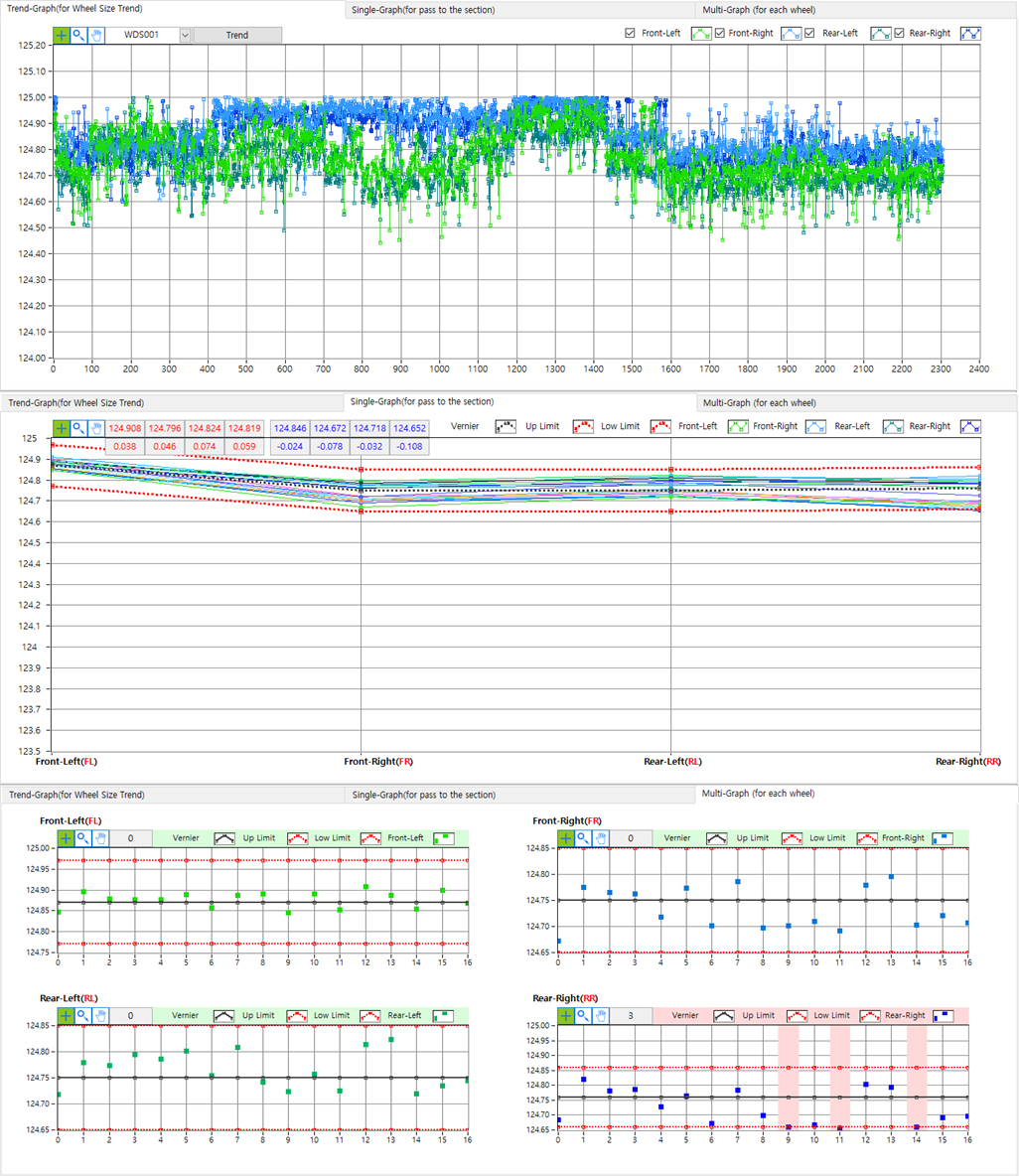

탭별 이미지 : 휠 사이즈 트랜드 / 바퀴별 표준편차 측정 / 바퀴별 경고, 위험 레벨 판별
