OHT 휠 검사 시스템







시스템 개요

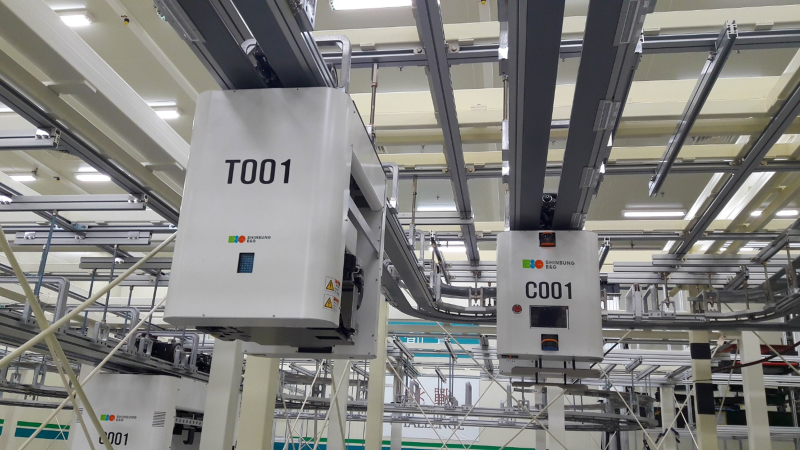

OHT(OVERHEAD HOIST TRANSPORT)의 휠 마모도 측정 시스템





프로그램

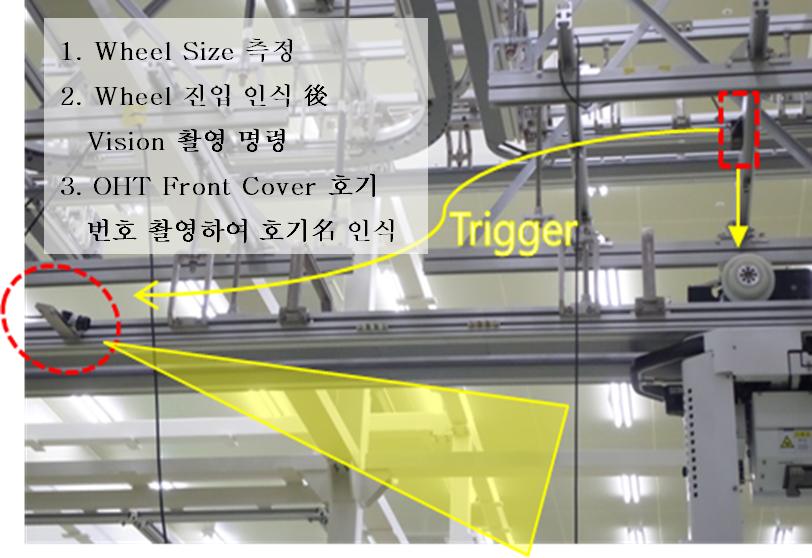

▪ Standalone 타입으로 OHT 이동 경로에 설치

▪ Analog Trigger 이용한 OHT 호기명 인식 (OCR 인식)

▪레이저 변위 센서를 이용한 좌측과 우측의 앞뒤 바퀴 사이즈 측정

▪변위 센서 Calibration (Scale/Offset)

▪Real-Time 기반 UI 없음

▪시스템 점검을 위한 Host 프로그램 제작

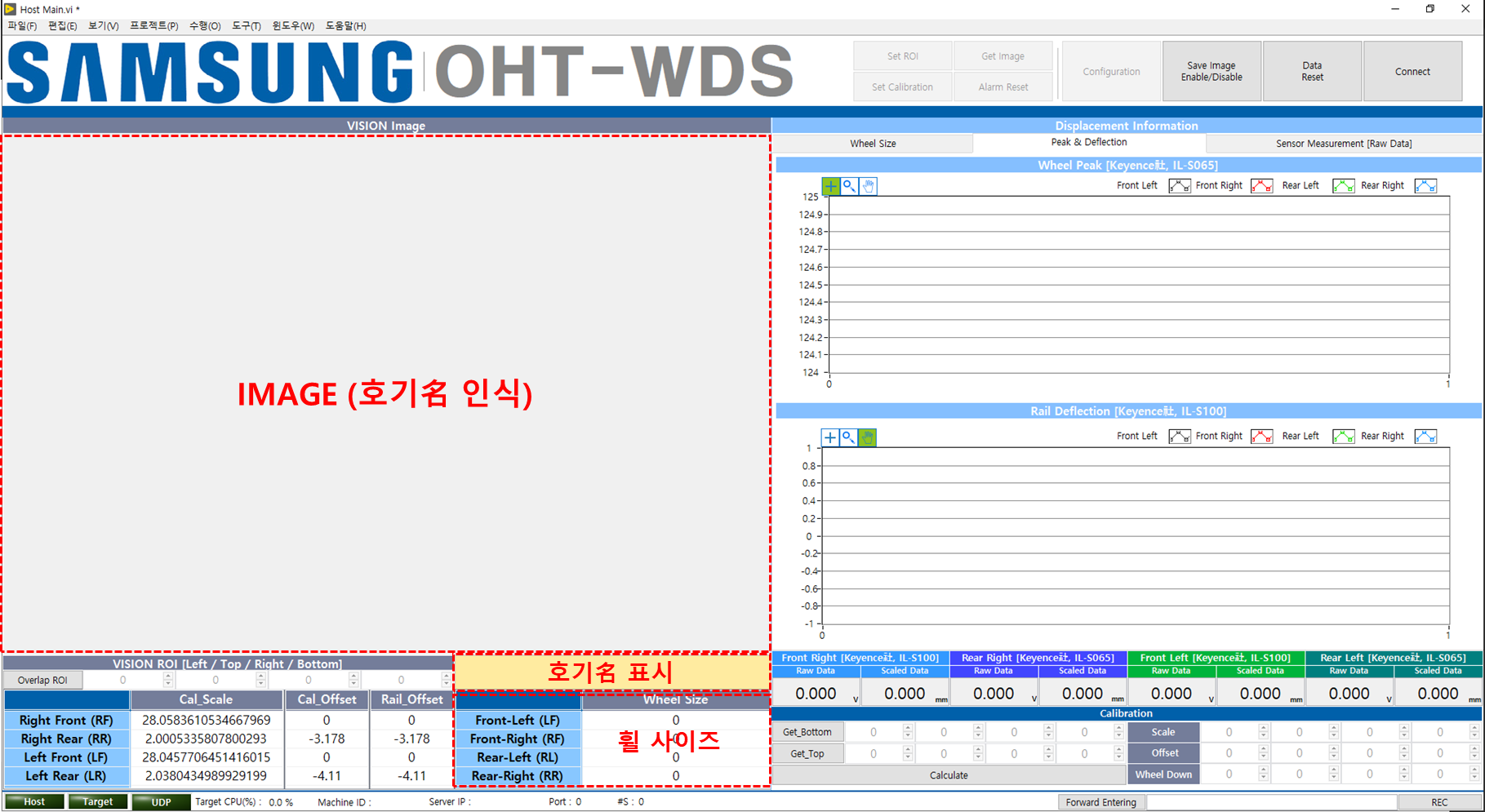

Host 프로그램 Main 화면

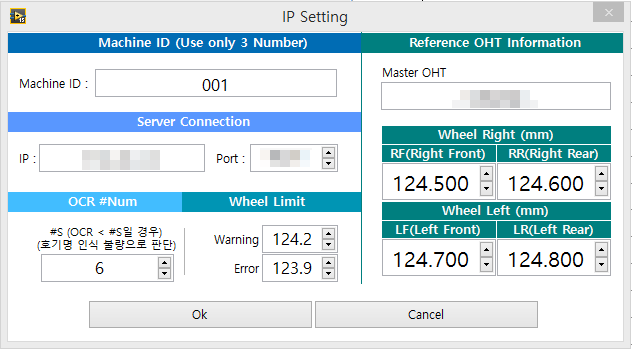

IP Setting 및 Configuration 패널
