10 Ton 유압 실린더 피로도 측정 시스템







시스템 개요

내구 시험기(10톤 유압 제어) 컨트롤을 위한 프로그램

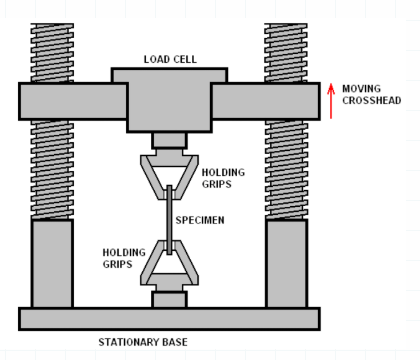

인장압축 피로 시험기

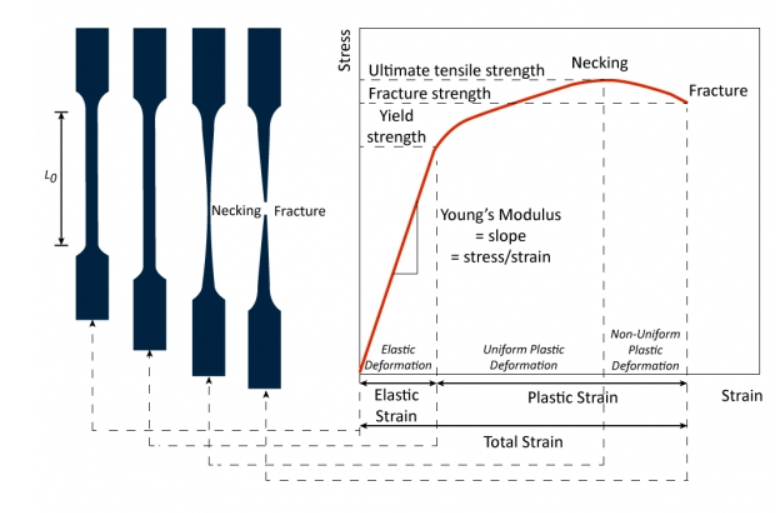

시편 파괴 특성 그래프

프로그램

▪ 위치/하중 제어 中 선택 제어

▪ 메뉴얼 조작을 위한 조그 버튼

▪ 시리얼 통신 기반 인버터 상태 모니터링

▪ 긴급 정지(Halt) 기능

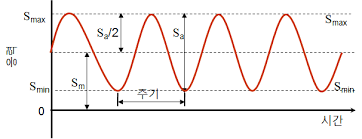

▪ 정현파 형태 피로도 측정 사이클 지정

▪ 커스텀 커브 제어(임의 파형 출력) 가능

▪ 테스트 데이터 그래프 표시 및 TDMS 저장

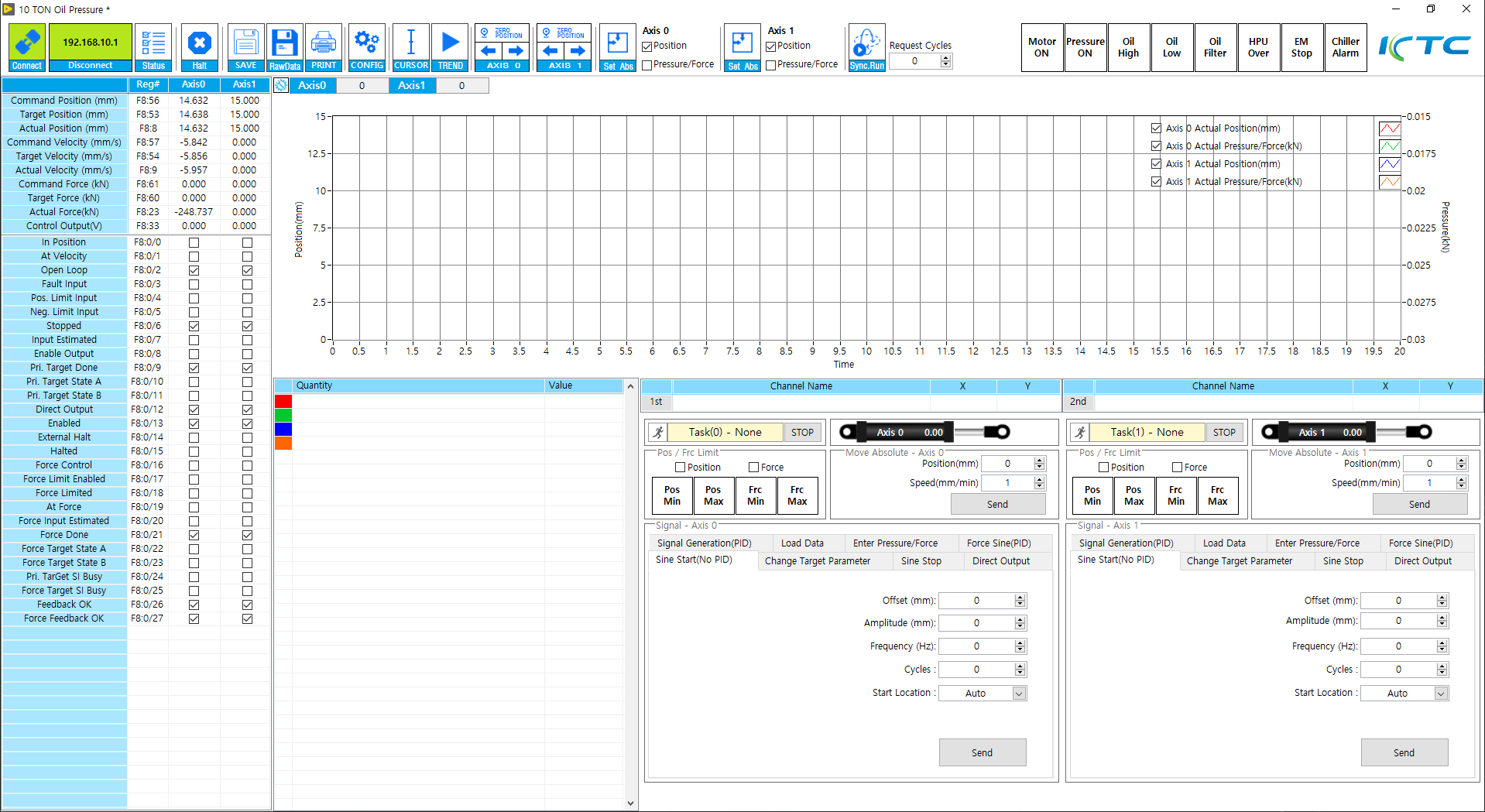

피로 측정 시스템 Main 화면

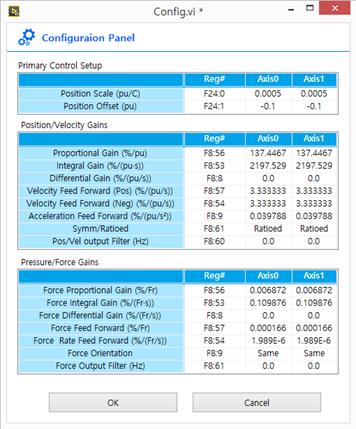

설정 패널

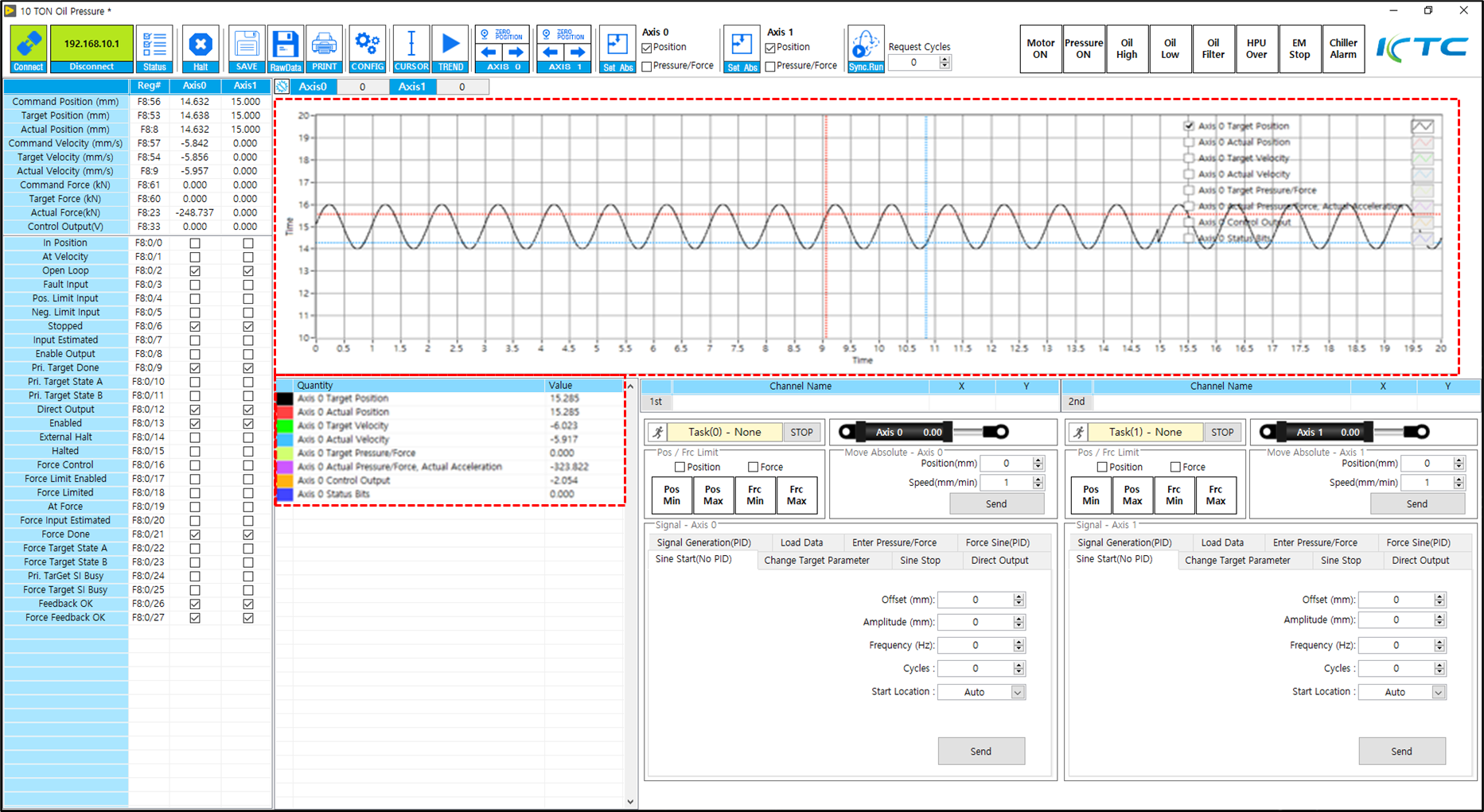

시험시 데이터 디스플레이 화면
