Enviroment | Parts of a VI

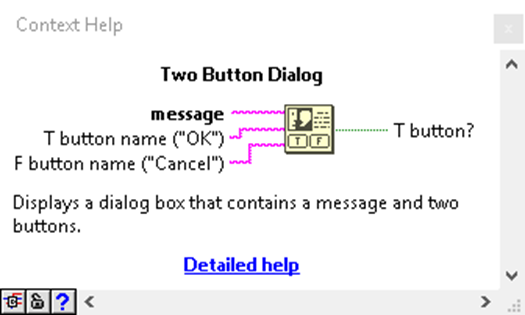

What terminals do you need to wire to make this subVI executable from the calling VI?

1. Only the message input

2. Only the output

3. All three inputs and the output

4. All three inputs

정답 보기는 아래 더보기 클릭

정답 : 1. Only the message input

호출되는 VI로부터 이 subVI를 실행하려면 어떤 터미널을 물어보는지 물어보는 문제이다.
VI를 모듈화(SubVI)하여 사용할 경우 커넥터 팬에서 입출력에 대한 설정을 할 수 있는데 이 때 연결 옵션은 '권장/필수/옵션' 3가지가 있다. 다른 옵션들은 크게 상관없지만 필수의 경우 반드시 컨트롤 또는 상수 형태의 입력 값을 연결시켜주어야지 VI가 정상 실행 가능한데 도움말 창에서보면 굵은체 형태로 필수 옵션임을 나타내고 있다. 따라서, 입력 값 3개 중 필수 입력은 'message' 하나이므로 정답은 1. Only the message input이 된다.

Tip : 굵은 글씨체가 아닌 텍스트는 권장 설정이며 옵션의 경우 따로 도움말에서 터미널 라벨이 나타나지 않는다.
