Enviroment | Parts of a VI

What is the purpose of this menu?

1. Align selected objects

2. Evenly distribute selected objects

3. Remove space between selected objects

4. Measure space between seleceted objects

정답 보기는 아래 더보기 클릭

정답 : 1. Align selected objects

도구 모음에 있는 버튼이 무엇인지 물어보는 문제이다.

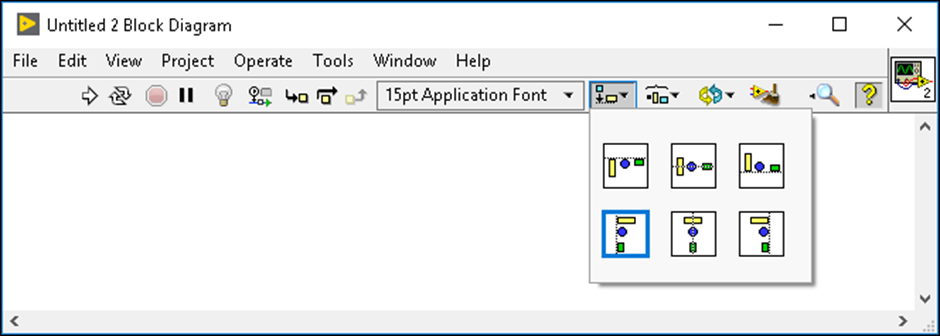

프런트 패널 또는 블록다이어그램에서 제공하고있는 '객체 정렬하기' 메뉴로 사용법 및 옵션은 다음과 같다.

<사용법>
1. 정렬하려는 객체를 선택
2. 도구 모음의 객체 정렬 메뉴를 선택
3. 적용하고자 하는 옵션 선택
▪위쪽 경계 : 선택된 객체의 모든 위쪽 경계를 가장 위쪽에 있는 객체로 정렬
▪수직 중심 : 위 아래로 가장 긴 객체의 모든 아래쪽 경계를 가장 아래쪽에 있는 객체로 정렬
▪아래쪽 경계 : 선택된 객체의 모든 아래쪽 경계를 가장 아래쪽에 있는 객체로 정렬
▪왼쪽 경계 : 선택된 객체의 모든 왼쪽 경계를 가장 왼쪽에 있는 객체로 정렬
▪수평 중심 : 왼쪽 오른쪽으로 가장 긴 객체의 중간 포인트로 객체를 정렬
▪오른쪽 경계 : 선택된 객체의 모든 오른쪽 경계를 가장 오른쪽에 있는 객체로 정렬

※ Tip : 같은 정렬 옵션을 반복하고 싶다면 <Ctrl-Shift-A> 키를 누르면 가능
