동간 브릿지 모니터링 시스템





시스템 개요

건물 사이 동간 브릿지의 상태를 24시간 모니터링 하는 시스템



프로그램

▪ 브릿지 구간을 9 구역으로 나뉘어 모니터링

▪ 구역별 네트워크 연결 상태 표시

▪ 가속도 / 변위 / 각도 값 상시 모니터링 및 외부 파일로 로깅

▪ 프로그램 설정 및 작업 내역 기록

▪ 구간별 경고 및 위험 알림 기준 값을 설정하여 메인 화면에 디스플레이 및 경고 이벤트 기록

▪ 로깅 데이터 분석 가능

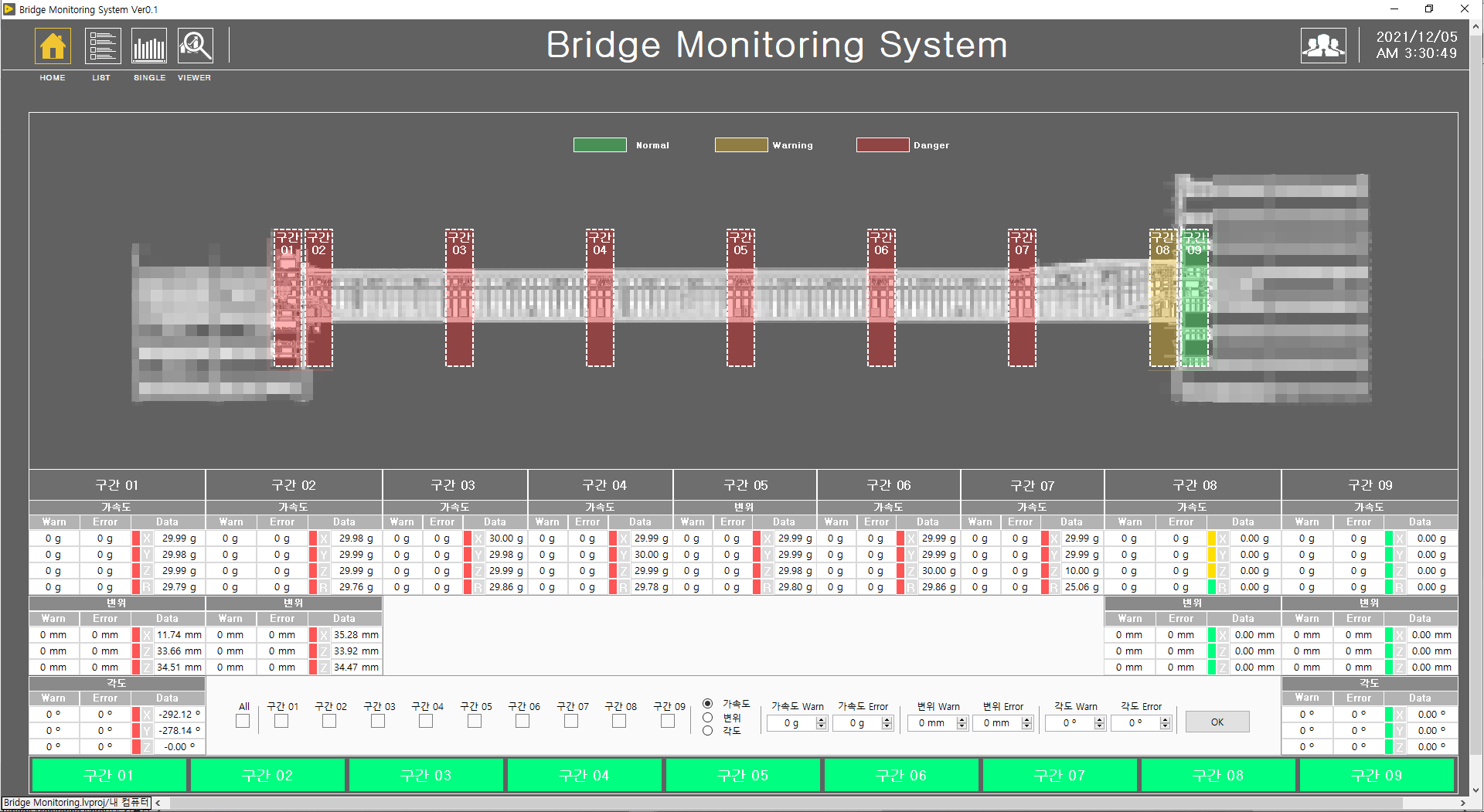

동간 브릿지 모니터링 시스템 Main 화면 (도면 모자이크 처리)

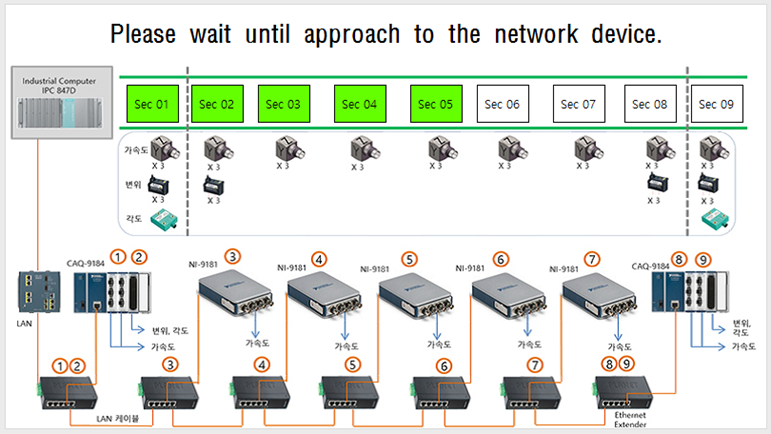

네트워크 장비 연결 상태 확인창

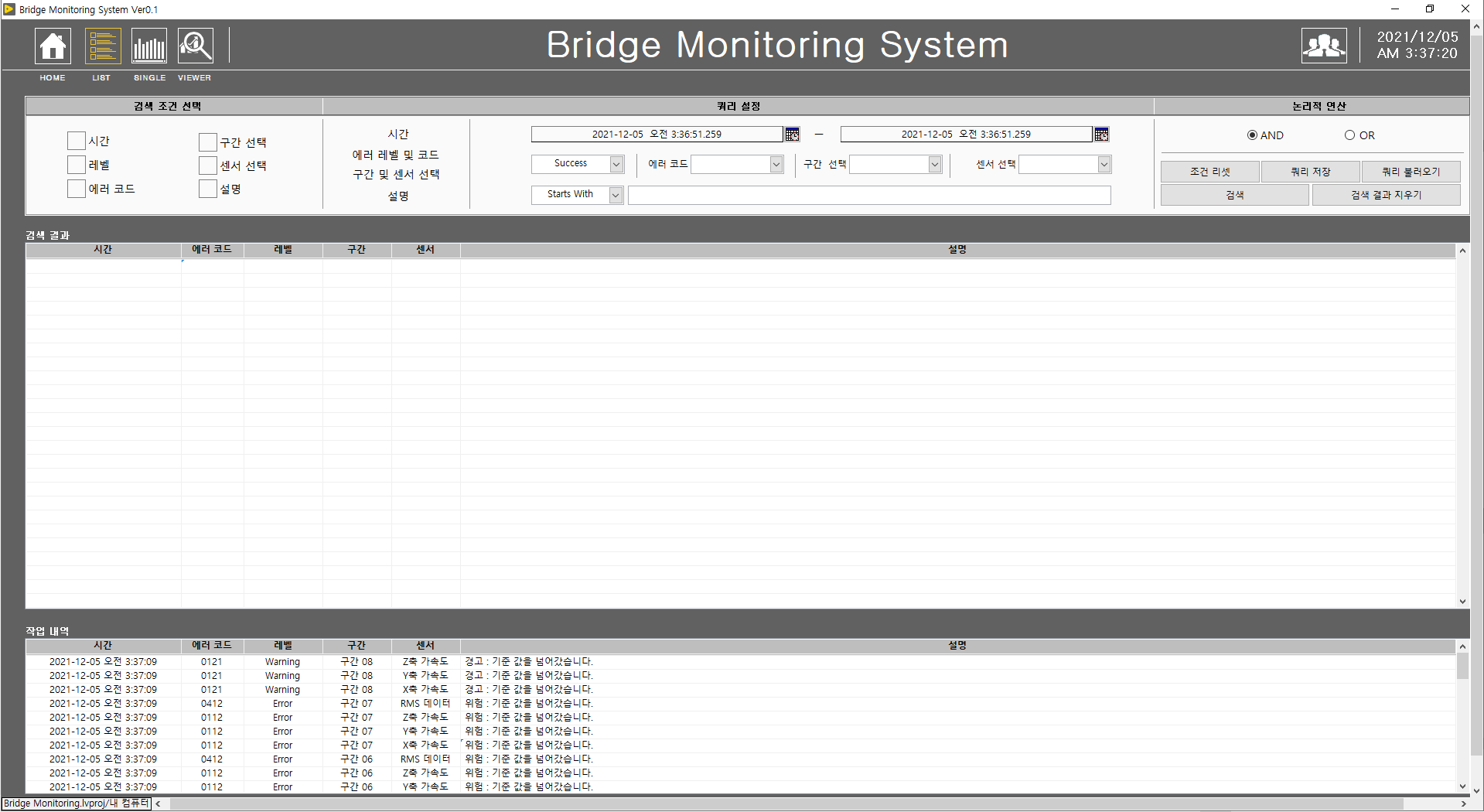

프로그램 내역 검색 화면

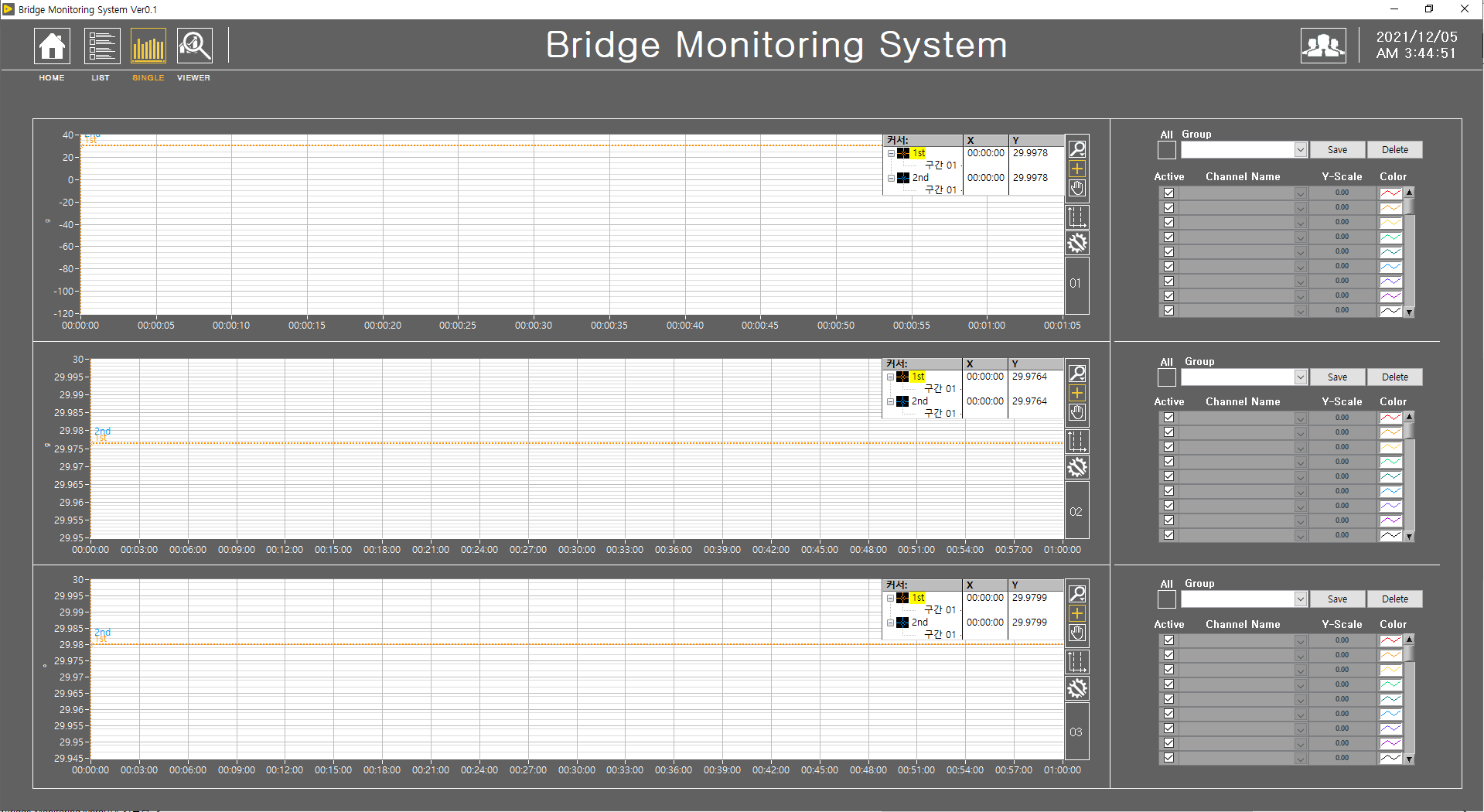

실시간 브릿지 모니터링 화면 (싱글 그래프)



실시간 브릿지 모니터링 화면 (멀티 그래프)

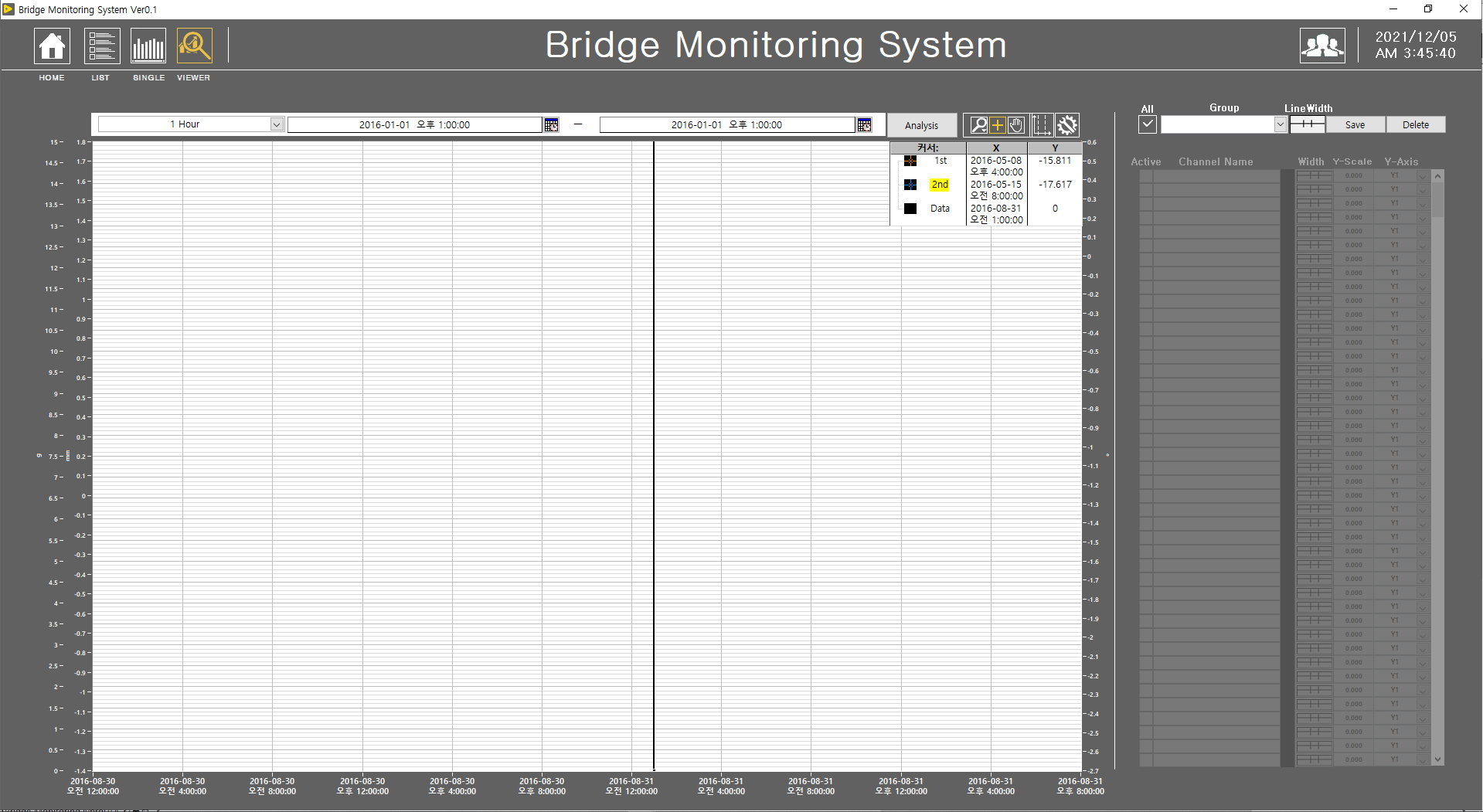

분석 화면
