3D Sensor Mapping


• 예제 파일
• 개요
• 실행 순서



예제 파일

• LabVIEW 2012 or 이후 버전

3D Sensor Mapping Example.zip

4.87MB

개요

LV 8.6 이후에 출시된 [센서 맵핑] 함수를 사용하여 3D 설계 파일(*.stl) 이미지를 불러와서 LabVIEW 3D Image로 디스플레이해주는 예제



실행 순서

1. Sensor Mapping Example.vi 실행
2. Data Input LED 클릭 유무에 따른 Modeling 데이터 변화 확인
3. Data Input 클릭시, User-Generated 클러스터 내의 슬라이더로 센서 값 조절

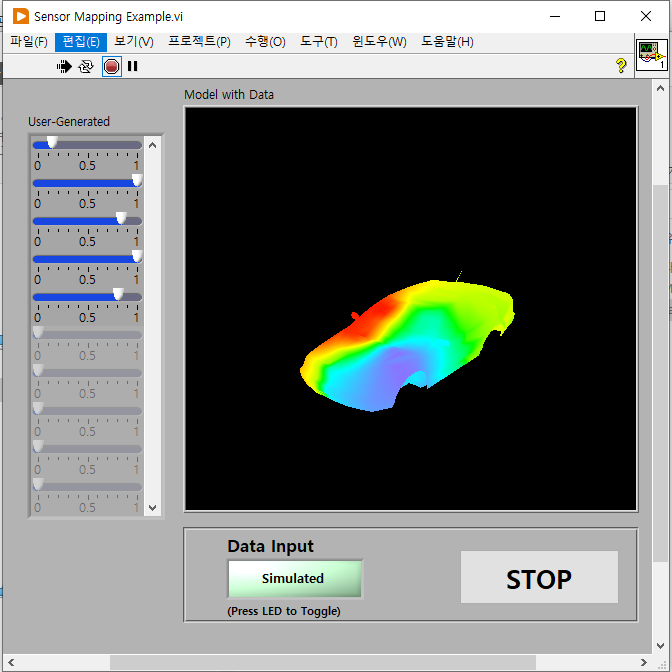

실행 화면

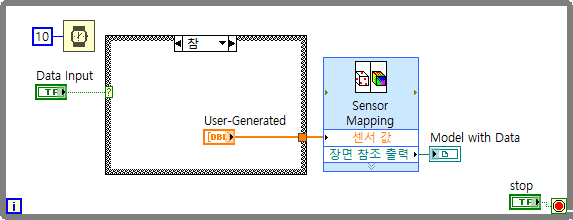

LabVIEW 블록다이어그램
